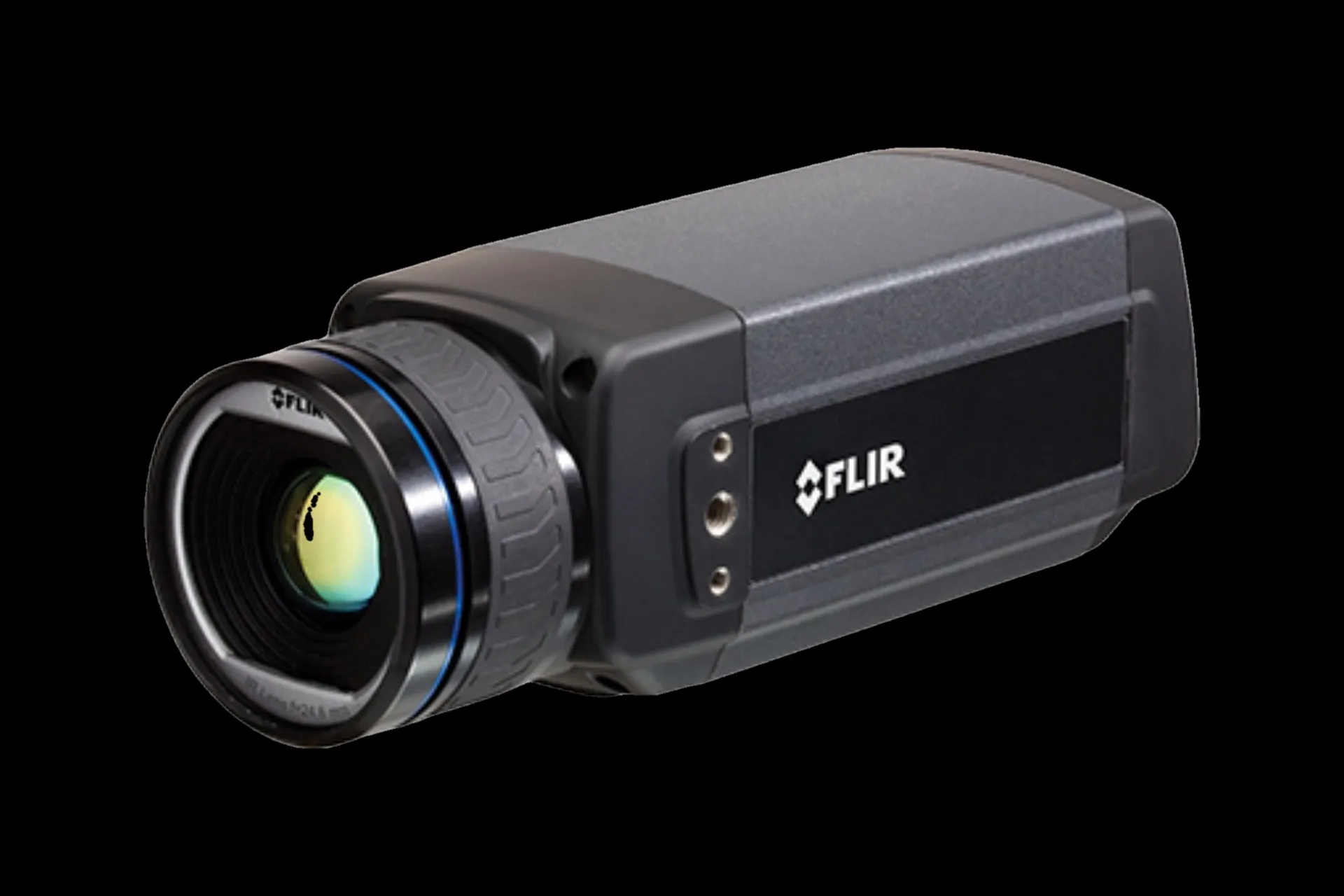

FLIR A6703 Wärmebildkamera · 640 × 512 · 3.0 – 5.0 µm

Name: FLIR A6703
Brand: FLIR
Price: 1 EUR
Availability: InStoreOnly

Die FLIR A6703 ergänzt die A-Serie als gekühlte MWIR-Kamera für fest aufgebaute Messsysteme in Labor, Prüfstand und Industrie. Ihr InSb-Detektor arbeitet mit 640 × 512 Pixeln im Bereich 3,0–5,0 µm und erreicht eine NETD von ≤ 20 mK; radiometrische Daten werden per GigE Vision ausgegeben. Einsatzfelder sind schnelle Temperaturverläufe, Materialprüfungen und automatisierte Hochtemperaturprozesse.

Technische Daten

Alle Specs auf einen Blick.

Vollständige Spezifikation der FLIR A6703.

Bildgebung und Optik

<table class="ds-table"><caption>Imaging & Optik</caption><tbody><tr><th>Systemübersicht</th><td>A6703</td></tr><tr><th>Detektor-Typ</th><td>FLIR Indium Antimonide (InSb)</td></tr><tr><th>Spektralbereich</th><td>3.0 – 5.0 µm</td></tr><tr><th>IR-Auflösung</th><td>640 × 512</td></tr><tr><th>Detektor-Pitch</th><td>15 µm</td></tr><tr><th>NETD</th><td>≤ 20 mK</td></tr><tr><th>Operabilität</th><td>≥ 99.8% (≥ 99.95% typical)</td></tr><tr><th>Sensorkühlung</th><td>Closed-cycle rotary</td></tr><tr><th>Blendenzahl (F#)</th><td>f/4.0</td></tr><tr><th>Verfügbare Objektive</th><td>17 mm, 25 mm, 50 mm, 100 mm, 200 mm</td></tr><tr><th>Nah-/Mikroskopobjektive</th><td>1X, 3X</td></tr><tr><th>Objektivanschluss</th><td>FLIR HDC (4-tab bayonet)</td></tr><tr><th>Fokus</th><td>Manual</td></tr><tr><th>Filterhalter (warm)</th><td>Behind lens mount for standard 1 inch diameter filters</td></tr></tbody></table>

Messfunktionen

<table class="ds-table"><caption>Messung</caption><tbody><tr><th>Standard-Messbereich</th><td>-20°C to 350°C (-4°F to 662°F) -10°C for microscopes</td></tr><tr><th>Optionaler Messbereich</th><td>45°C to 600°C (ND1) 250°C to 2000°C (ND2) 500°C to 3000°C (ND3)</td></tr><tr><th>Genauigkeit</th><td>≤ 100°C ±2°C (±1°C typical), > 100°C ±2% of reading (±1% typical)</td></tr><tr><th>Driftkompensation</th><td>Ja</td></tr></tbody></table>

Anzeige und Bedienung

<table class="ds-table"><caption>Display & Bedienung</caption><tbody><tr><th>Farbpaletten</th><td>Selectable 8-bit</td></tr><tr><th>Automatische Verstärkungsregelung</th><td>Manual, Linear, Plateau equalization, DDE</td></tr><tr><th>Overlay</th><td>Fixed configuration, can be turned off</td></tr><tr><th>Videomodi</th><td>SDI: 720p@50/59.9/60Hz</td></tr><tr><th>Standardvideo-Zoom</th><td>Auto, best fit</td></tr></tbody></table>

Konnektivität und Schnittstellen

<table class="ds-table"><caption>Schnittstellen & Speicherung</caption><tbody><tr><th>Ausleseverfahren</th><td>Snapshot</td></tr><tr><th>Auslesemodi</th><td>Asynchronous integrate while read Asynchronous integrate then read</td></tr><tr><th>Synchronisation</th><td>Sync In</td></tr><tr><th>Zeitstempel</th><td>Ja</td></tr><tr><th>Integrationszeit</th><td>480 ns to Full Frame</td></tr><tr><th>Pixeltakt</th><td>50 MHz</td></tr><tr><th>Bildfrequenz</th><td>Programmable; 0.0015 Hz to 60 Hz</td></tr><tr><th>Teilbildmodus</th><td>Full, Half, and Quarter Window</td></tr><tr><th>Dynamikumfang</th><td>14-bit</td></tr><tr><th>Bildspeicherung in der Kamera</th><td>Keine</td></tr><tr><th>Radiometrisches Datenstreaming</th><td>Gigabit Ethernet (GigE Vision)</td></tr><tr><th>Standardvideo</th><td>SDI</td></tr><tr><th>Steuerung</th><td>GenICam (GigE)</td></tr></tbody></table>

Umgebungsbedingungen

<table class="ds-table"><caption>Umwelt & Normen</caption><tbody><tr><th>Betriebstemperatur</th><td>-20°C to 50°C (-4°F to 122°F)</td></tr><tr><th>Exportklassifizierung</th><td>ECCN 6A003.b.4.a</td></tr><tr><th>Konformitätserklärung</th><td>See: https://support.flir.com/resources/DoC</td></tr></tbody></table>

Mechanik und Stromversorgung

<table class="ds-table"><caption>Mechanik & Stromversorgung</caption><tbody><tr><th>Stromversorgung</th><td>24 VDC (< 24 W steady state)</td></tr><tr><th>Gewicht ohne Objektiv</th><td>2.3 kg (5 lbs)</td></tr><tr><th>Abmessungen (L × B × H) ohne Objektiv</th><td>226 × 102 × 109 mm (8.9 × 4.0 × 4.3 in.)</td></tr><tr><th>Montage</th><td>2 × 1/4" -20 tapped holes 1 × 3/8"-16 tapped holes 4 × 10-24 tapped holes</td></tr></tbody></table>
